» Hyperion Balancer LBA10 mit Datenport


Baugleiche Geräte sind mittlerweile bei allen namhaften Anbietern im Programm.
Markenbezeichnungen sind Lipocontrol Intelli-Balancer LCB
Mein Tipp ist der » LCB-Balancer bei Staufenbiel:Preis mit Stand 20.11.2006 = 29,90€
Preis mit Stand 06.01.2007 = 32,90€

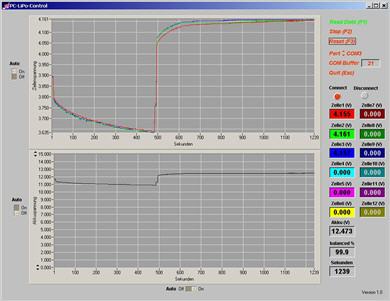

Der Balancer ist mit der » frei downloadbaren Software von Simprop nutzbar und demnächst auch mit » LOGVIEW .

zum Anschluß des Balancers an den PC werden von Simprop angeboten:

PC-Interfacekabel
Adapterkabel für LBA

BEIDE sind nötig, da der Balancer eine andere Belegung als beispielsweise die Simprop-Scan-Empfänger hat.

Das Ganze lässt sich auch selbst herstellen.
Zu beachten beim nötigen RS232-Interface ist, dass der Balancer nur mit 3V-Pegeln arbeitet, die für den klassischen MAX232 nicht ausreichen.
Abhilfe schafft der Einsatz des MAX3232 oder eine Minimalschaltung nach folgenden Schemata:

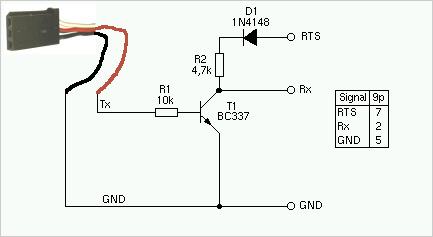

Minimallösung:
Auf der Website des » LOGVIEW findet sich diese genial einfache Lösung:

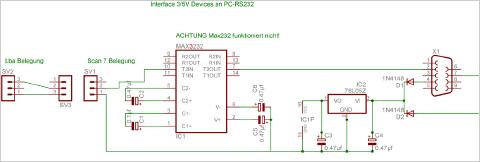

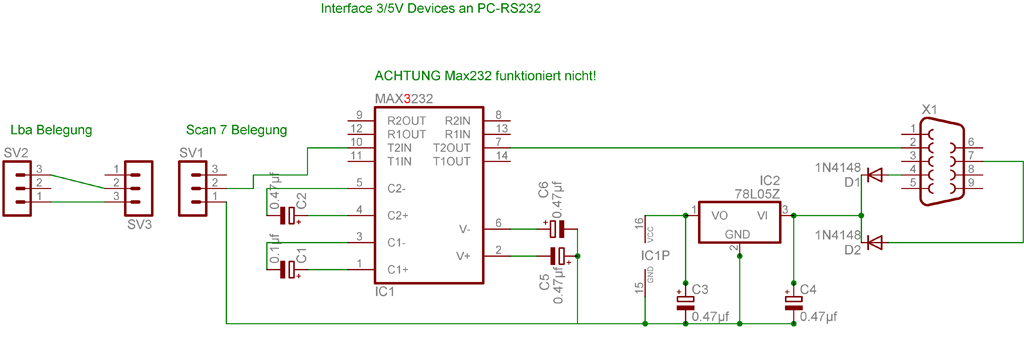

Eine aufwändigere Lösung ist der Einsatz eines Pegelwandlers MAX3232,
dafür aber auch gleich mit dem Simprop-SCAN7-Empfänger und der entprechenden Software nutzbar:

Stückliste

C1 0.1µf 1 Stück à 0,11€
C2-C6 0.47µf 5 Stück à 0,14€
D1-D2 1N4148 2 Stück à 0,10€
IC1 MAX3232 1 Stück à 4,40€
IC2 78L05Z 1 Stück à 0,12€
zzgl. Kleinkram....

Preise Stand 20.11.2006 » Reichelt

Der Datenport des LBA hat den Minusanschluss (braun) zur Aussenseite des Gehäuses zeigend.

neues Projekt:
mobile Anzeige der Balancerdaten
