Das Interfacekabel für die Royal-Evos ist baugleich dem Kabel für MC3030.

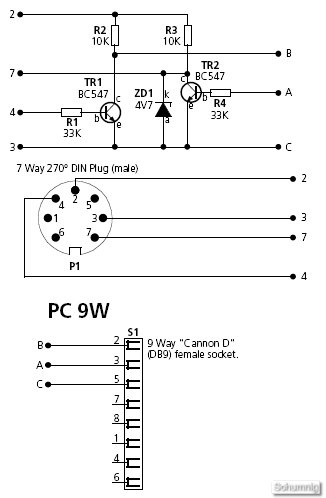

Bauanleitungen und Schaltpläne

» http://www.sea-gull.demon.co.uk/sMPX Cable.pdf (Alternativlink: » smpxcable [108 KB] )

Basierend auf diesem Datenblatt existiert eine (um die Z-Diode) abgespeckte Version in der Bauanleitung des RC-Networks:
» http://www.rc-network.de/forum/showthread.php?t=16353

Dort gibt es auch eine Aufbauanleitung auf Lochrasterplatine.
Selbst habe ich das Ganze "Freihand-verlötet", dann passt es noch problemlos in die Haube des D-Sub9-Steckers.

Das PC-Programm steht bei Mutiplex zum Download unter » Multiplex Datamanager 1.91

mpx_interfacekabel

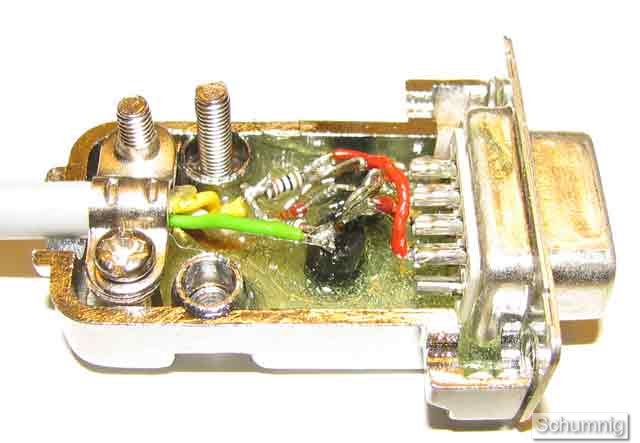

Bauteile Freihand verlötet im Sub-D Steckergehäuse mit Epoxy vergossen
