Motor   » COMPACT 540 8,4 V Best.-Nr. 7719

So weit ich sehen kann, handelt es sich um einen» AXI 2826/8.

Nennspannung 9,6 V
Betriebsspannungsbereich 7,2 ... 14,4 V
Leerlaufdrehzahl 9500
Umdrehungen/Volt 1130
Windungszahl 8
Stromaufnahme bei max. Wirkungsgrad 25 ... 40 A
Höchster Wirkungsgrad 88 %
Zulässige Motorlaufrichtung R und L
Anzahl der Pole 14
Länge über alles ca. 74 mm
Gehäuselänge ohne Welle ca. 54 mm
Durchmesser ca. 35 mm
Freie Wellenlänge ca. 20 mm
Wellendurchmesser 5 mm
Gewicht ca. 181 g
Regler   » GRAUPNER-GENIUS 40 brushl.+ brushedBest.-Nr. 2896
Betriebsspannungsbereich 7,2 ... 14,8 (19,2 V*)
Zellenzahl NiCd, NiMH 6 bis 12 (16*)
Zellenzahl LiPo, LiIo 2 bis 4 (5*)
Dauerstrom (bürstenlose Motoren) 40 A
Max. Motorstrom (10 s) 80 A
Temperaturabschaltung ca. 120° C
EMK-Bremse programmierbar
Rückwärtsfahrt programmierbar
Sanftanlauf programmierbar
Unterspannungsabregelung ja
Einschaltruckunterdrückung ja
Taktfrequenz 8 kHz
BEC-Empfängerstromversorgung ca. 5,5 V/4 A kurzz.
Max. BEC-Verlustleistung bei 20° C 2,5 W
OPTO optional
Abmessungen ohne Kond. ca. 50 x 27 x 10 mm
Abmessungen mit Kond. ca. 70 x 27 x 13 mm
Gewicht ohne Kabel ca. 18 g
Gewicht mit Kabel ca. 45 g
Ersatz für Best.-Nr. 2883 - 2887
Servos   » Servo DS 361 Digital-MicroBest.-Nr. 5159
Betriebsspannung 4,8 ... 6 V
Leerlaufstromaufnahme ca. 14 mA
Stromaufnahme max. ca. 610 mA
Stellmoment ca. 31 Ncm (3,1 kg/cm)
Haltekraft ca. 78 Ncm
Drehbereich ca. 2 x 45°
Stellzeit ca. 0,15 s/40°
Gewicht ca. 18 g
Abmessungen (L x B x H) ca. 28 x 13 x 30 mm
Empfänger   » Empfänger SMC 16SCAN35 MHzBest.-Nr. 7053
Betriebsspannung1) 4,8 ... 6 V
Stromaufnahme ca. 26 mA
Frequenzkanal 35 MHz: 61 ... 80/182 ... 191
Kanalraster: 10 kHz
Empfindlichkeit ca. 10 µV
Modulationsart: SPCM 1024 Step (10 Bit)
Servofunktionen: 8
Temperaturbereich: - 15° ... + 55°C
Antennenlänge a. 1000 m
Abmessungen ca. 47 x 25 x 15 mm
Gewicht ca. 17 g
Gyro   » GYRO SRVS G490T Best.-Nr. 5137
Versorgungsspannung 4,8 Volt (Empfängerakku)
Stromaufnahme ca. 75 mA
Abmessungen 24,5 x 30,5 x 30,5 mm
Gewicht ca. 27 g
- Betriebsarten "Heading-Lock" und "normal" vom Sender aus umschalt- und einstellbar
- Einstellbarer Servoweg-Begrenzer
- Verwendbar mit allen Servos, umschaltbar für die Ansteuerung "normaler" Servos und Digitalservos mit hoher Impulsrate.

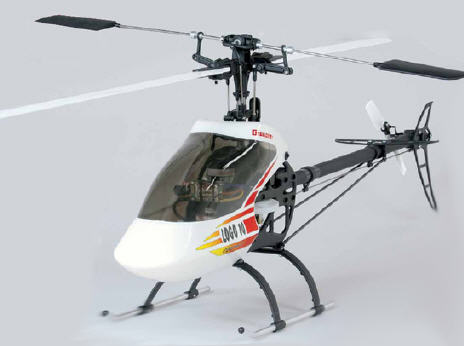

Best.-Nr. 4493
● Kompakter Outdoor-Elektrohubschrauber
● Uneingeschränkt kunstflugtauglich (3-D)
● Fertig aufgebaut
● Mit Brushless-Motor
● Mit Drehzahlregler
● Mit SRVS-Gyrosystem
● Mit SCAN-Empfänger
● Mit vier Digitalservos
● Flugfertig eingestellt und bereits
eingeflogen
● Lieferung im hochwertigen
Aluminiumkoffer, der das Modell
flugfertig aufgerüstet aufnimmt.

Technische Daten
Rotor-Ø ca. 1140 mm
Länge ohne Rotor ca. 1020 mm
Höhe ca. 365 mm
Breite ohne Rotor ca. 200 mm
Fluggewicht ca. 1900 g

● Robuster Elektrohubschrauber
mit hohem Leistungsüberschuss
● Geeignet für Anfänger, Fortgeschrittene
und Experten
● Hauptrotor rechtsdrehend
Autorotationsfreilauf serienmäßig
● Heckrotorantrieb über Zahnriemen
● Betrieb mit 4-zelligem LiPo-Akku
● Ideal für den Einstieg ins Helifliegen,
da das Modell nicht nur
fertig gebaut geliefert wird,
sondern auch mit hochwertigen
RC-Komponenten ausgerüstet
ist und sogar eingeflogen wurde.
● Der mitgelieferte Aluminiumkoffer
ermöglicht einen
schonenden Transport des
Modells, ohne dass Teile davon
demontiert werden müssten.
